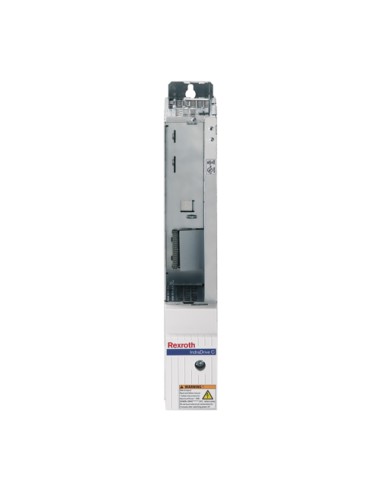

✅ R911298374 | HCS02.1E-W0028-A-03-NNNN | Bosch Rexroth

    R911298374 HCS02.1E-W0028-A-03-NNNN

    Unidad de potencia IndraDrive C
    Convertidor Eje simple
    HCS02.1E-W0028-A-03-NNNN

    R911298374
    En stock
    1.004,96 €
    Impuestos excluidos

    Consulta sobre el producto
    R911298374 HCS02.1E-W0028-A-03-NNNN

    R911298374 HCS02.1E-W0028-A-03-NNNN

    Unidad de potencia IndraDrive C
    Convertidor Eje simple
    HCS02.1E-W0028-A-03-NNNN



    Los campos marcados con * son obligatorios

      Pago Seguro

    Usamos un cifrado de seguridad

      Envío rápido

    Recibirá su envío en 24/48 horas

      Atención personalizada

    Ofrecemos soporte las 24 horas

    CE - Socio de soluciones

    Socios tecnológicos de Bosch Rexroth
    •    Especialización en soluciones de Industria 4.0 e IoT
    •    Profundos conocimientos técnicos y de ingeniería
    •    Certificación de productos y aplicaciones de Bosch Rexroth

    SOLUCIÓN oficial BOSCH REXROTH

    + info

    CE - Socio distribuidor

    Servicio de distribución oficial
    •    Soluciones de montaje e instalación para productos Bosch Rexroth
    •    Expertos en productos y tecnología Bosch Rexroth
    •    Socio certificado de excelencia en logística

    DISTRIBUIDOR oficial BOSCH REXROTH

    + info

    CE - Socio de Servicio

    Asistencia postventa profesional
    •    Asesoramiento y soporte postventa a nivel mundial
    •    Servicios de soporte, piezas de repuesto y reparación
    •    Tecnología avanzada para equipos fiables y eficientes

    SERVICIO oficial BOSCH REXROTH

    + info


    Los convertidores de la serie IndraDrive C generan una corriente continua de circuito intermedio procedente de la tensión de red y, desde ella, de nuevo una tensión de salida CA regulada con amplitud y frecuencias variables para usar un servomotor. Su construcción compacta contiene componentes adicionales de conexión a la red y por eso resulta perfecta para aplicaciones de eje único.

    Los convertidores IndraDrive C (HCS02) cubren el rango de potencia de kW medios. Tienen un espacio de alojamiento para un elemento de control, el cual cuenta con diversas interfaces para su integración en el entorno de automatización, para sistemas de transmisores, tecnología de seguridad y otras señales digitales y analógicas, etc.

    • Rango de potencia de 1,5 kW...11 kW
    • Corrientes máximas de 12 A...70 A
    • Conexión de red directa de 200 V...500 V
    • 2,5 veces de capacidad de sobrecarga
    • Montaje compacto para aplicaciones de eje simple



    Código de identificación

    Codificación HCS02 IndraDrive Bosch Rexroth

    01

    IndraDrive C - HCS02

    HCS

    02

    Serie constructiva

    02

    Versión

    03

    1

    1

    Bloque de alimentación

    04

    Alimentadora

    E

    Tipo de refrigeración

    05

    Aire, interno (con ventilador integrado)

    W

    Corriente ­máxima

    06

    12 A

    0012

    28 A

    0028

    54 A

    0054

    70 A

    0070

    Tipo de protección

    07

    IP20

    A

    Tensión de conexión de red

    08

    CA 200...500 V ±10 %

    03

    Otra versión

    09

    Ninguna

    NNNN

    Control del ventilador en función de la temperatura

    LNNN

    24 V CC de alimentación de tensión procedente del circuito intermedio y externa

    NNNV



    Datos Generales

    Tipo

    		HCS02.1E-W0012HCS02.1E-W0028HCS02.1E-W0054HCS02.1E-W0070

    Tipo de protección - total

    		IP20IP20IP20IP20

    EMV (compatibilidad electromagnética)

    		EN 61800-3

    		EN 61800-3

    		EN 61800-3

    		EN 61800-3

    Tipo de refrigeración

    		Ventilación forzada

    Datos de Potencia

    Tipo

    		HCS02.1E-W0012HCS02.1E-W0028HCS02.1E-W0054HCS02.1E-W0070

    Corriente permanente

    A

    		4,51220,628

    Corriente máxima

    A

    		11,528,35470,8

    Potencia nominal típica del motor

    kW

    		1,547,511

    Tensión de conexión de red

    1 CA

    V

    		200 ... 250200 ... 250200 ... 250200 ... 250

    3 CA

    V

    		200 ... 500200 ... 500200 ... 500200 ... 500

    Tolerancia

    %

    		± 10± 10± 10± 10

    Frecuencia de red

    Hz

    		50 ... 6050 ... 6050 ... 6050 ... 60

    Tolerancia de frecuencia

    Hz

    		± 2± 2± 2± 2

    Corriente constante de entrada de red

    A

    		6132030

    Contactor de red

    		Externa

    Conexión eléctrica

    Conexion electrica indradrive Bosch rexroth



    Accesorios/conexiones

    Descripción breve

    HLB*

    Unidad de frenado

    HLC*

    Capacidad adicional

    HLR*

    Resistencia de frenado externa

    HMF*

    Filtro de motor

    HNF, NFD*3)

    Filtro de red

    HNL*

    Bobina de choque de red

    X1

    Bus de módulos

    X3

    Conexión de red

    X5

    Conexión del motor

    X6

    MT +

    Temperatura del motor +

    MT -

    Temperatura del motor -

    Br +24 V

    Freno +24 V

    Br 0 V

    Freno 0 V

    X91)

    Conexión de resistencia de frenado externa

    24 V, 0 V

    Tensión de mando

    L+, L-2)

    Conexión del circuito intermedio

    CU

    Elemento de control

    IPS

    Alimentación interna

    MC

    Contactor de red



     Dimensiones

    Dimensiones HCS Bosch Rexroth

    Tipo

    		HCS02.1E-W0012HCS02.1E-W0028HCS02.1E-W0054HCS02.1E-W0070

    A

    mm

    		6565105105

    B

    mm

    		290352352352

    C

    mm

    		251,5251,5251,5251,5

    Masa

    kg

    		2,93,86,76,8



    Nombre
    R911298374 HCS02.1E-W0028-A-03-NNNN
    Fabricante
    Bosch Rexroth
    Referencia
    R911298374
    Referencia Alternativa
    HCS02.1E-W0028-A-03-NNNN
    Peso
    4.30 Kg
